رنگ بندی کابل شبکه به صورت استاندارد چگونه است؟

آیا جواب سوال رنگ بندی کابل شبکه به صورت استاندارد چگونه است؟ می دانید؟ ما در مقاله پیش رو درباره رنگ های مختلف کابل های شبکه صحبت می کنیم. رنگ بندی کابل شبکه به صورت استاندارد، برای اطمینان از اتصال صحیح و عملکرد بهینه شبکه بسیار مهم است.

استاندارد های T568A و T568B دو نوع رایج رنگ بندی هستند، که در کابل های زوجی به کار می روند. هر یک از این استاندارد ها ترتیب خاصی برای اتصال سیم ها به کانکتور RJ-45 دارند. نارنجی، سبز، آبی و قهوه ای از جمله رنگ های این محصول است، که هر کدام وظیفه خاصی در انتقال داده ها بر عهده می گیرند.

در ادامه درباره انواع رنگ های کابل شبکه و وظایف هر یک در انتقال داده توضیح می دهیم، با ما همراه شوید.

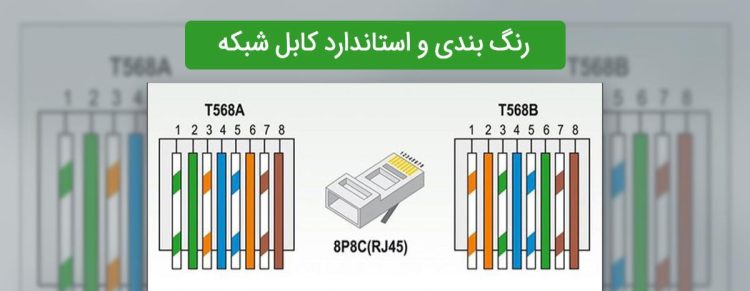

رنگ بندی کابل شبکه به صورت استاندارد چگونه است؟

استاندارد های رنگ بندی کابل شبکه به خصوص در کابل های اترنت، برای اطمینان از اتصال صحیح و عملکرد بهینه شبکه حائز اهمیت می باشد.

کابل های شبکه از نظر استاندارد رنگ بندی به دو دسته اصلی T568A و T568B تقسیم بندی می شود. محصولات هر طبقه، وظیفه خاصی در پردازش و ذخیره سازی داده ها بر عهده می گیرند.

مقاله رنگ بندی کابل شبکه به صورت استاندارد چگونه است؟ یک دفترچه راهنما خوب برای مدیریت بهتر زدند انتقال داده در شبکه های کامپیوتری است. کاربران باید بنابر وضعیت کارگاه، نسبت به خرید انواع کابل های شبکه اقدام کنند. در زیر به جزئیات این استاندارد ها اشاره می شود؛

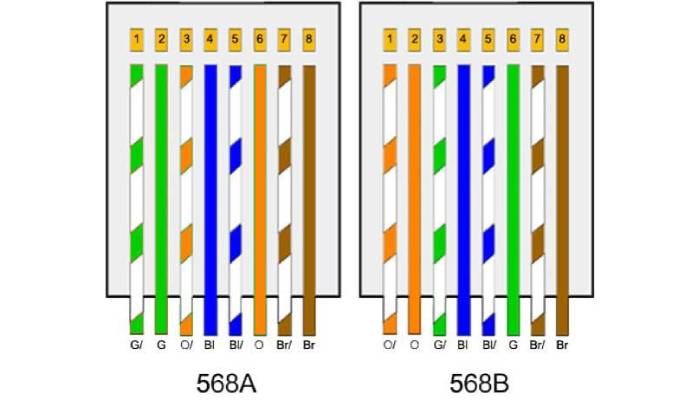

1.استاندارد T568A:

در این استاندارد، ترتیب رنگ ها به صورت زیر است؛

-سیم 1: سفید/سبز

-سیم 2: سبز

-سیم 3: سفید/نارنجی

-سیم 4: آبی

-سیم 5: سفید/آبی

-سیم 6: نارنجی

-سیم 7: سفید/قهوهای

-سیم 8: قهوهای

2.استاندارد T568B:

در استاندارد T568B، ترتیب رنگ ها به شرح زیر می باشد؛

-سیم 1: سفید/نارنجی

-سیم 2: نارنجی

-سیم 3: سفید/سبز

-سیم 4: آبی

-سیم 5: سفید/آبی

-سیم 6: سبز

-سیم 7: سفید/قهوه ای

-سیم 8: قهوه ای

مقاله رنگ بندی کابل شبکه به صورت استاندارد چگونه است؟ یک راهنما برای خرید انواع کابل های شبکه محسوب می شود. هر دو استاندارد T568A و T568B به طور گسترده ای استفاده می کنند. اما باید در یک شبکه از یک استاندارد خاص بهره برداری شود، تا از نظر اتصال، مجموعه بی عیب و نقص باشد.

نقش رنگ در کابل ها

نقش رنگ در کابل ها

مقاله رنگ بندی کابل شبکه به صورت استاندارد چگونه است؟ یک مرجع برای شناخت رنگ کابل های شبکه می باشد. در کابل های شبکه به ویژه کابل های اترنت (مانند؛ کابلهای Cat5e ،Cat6 و Cat6a) هر رنگ سیم نقش خاصی در انتقال داده ها و سیگنال ها دارد. در زیر به نقش هر رنگ در استانداردهای T568A و T568B اشاره می شود؛

1.استاندارد T568A:

-سفید/سبز: سیگنال مثبت برای داده ها (Data Pair 1)

-سبز: سیگنال منفی برای داده ها (Data Pair 1)

-سفید/نارنجی: سیگنال مثبت برای داده ها (Data Pair 2)

-آبی: سیگنال تلفن یا دیگر کاربرد ها (Voice Pair)

-سفید/آبی: سیگنال منفی برای داده ها (Data Pair 3)

-نارنجی: سیگنال منفی برای داده ها (Data Pair 2)

-سفید/قهوه ای: سیگنال مثبت برای داده ها (Data Pair 4)

-قهوه ای: سیگنال منفی برای داده ها (Data Pair 4)

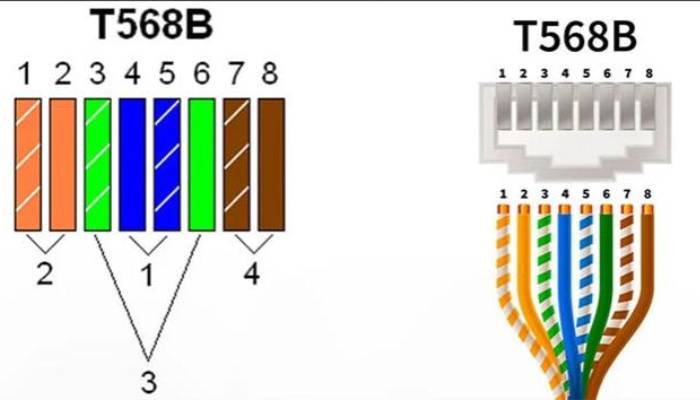

2.استاندارد T568B:

-سفید/نارنجی: سیگنال مثبت برای داده ها (Data Pair 1)

-نارنجی: سیگنال منفی برای داده ها (Data Pair 1)

-سفید/سبز: سیگنال مثبت برای داده ها (Data Pair 2)

-آبی: سیگنال تلفن یا دیگر کاربرد ها (Voice Pair)

-سفید/آبی: سیگنال منفی برای داده ها (Data Pair 3)

-سبز: سیگنال منفی برای داده ها (Data Pair 2)

-سفید/قهوه ای: سیگنال مثبت برای داده ها (Data Pair 4)

-قهوه ای: سیگنال منفی برای داده ها (Data Pair 4)

اهمیت شناخت رنگ کابل ها برای کاربران شبکه

مقاله رنگ بندی کابل شبکه به صورت استاندارد چگونه است؟ شما را در سازماندهی و مدیریت بهتر خطوط انتقال داده راهنمایی می کند. شناخت رنگ کابل ها و استاندارد های مربوط به آن ها برای کاربران شبکه اهمیت زیادی دارد. از جمله دلایل آن عبارتند از؛

1.بهبود عملکرد شبکه:

شناخت رنگ ها و ترتیب آن ها به کاربران کمک می کند، تا کابل ها را به درستی متصل گردانند و از بروز مشکلاتی نظیر؛ تداخل سیگنال و کاهش سرعت انتقال داده ها جلوگیری می نمایند.

2.سهولت در عیب یابی:

مبحث رنگ بندی کابل شبکه به صورت استاندارد چگونه است؟ جالب و کاربردی است. در صورت بروز مشکل در شبکه، آشنایی با رنگ ها و نقش هر یک از آن ها به کاربر کمک می کند، تا به سرعت عیوب را بشناسند و اقدامات لازم را انجام دهد.

3.مدیریت بهتر کابل ها:

آشنایی با رنگ ها و استاندارد تولید کابل شبکه در سازماندهی بهتر مجموعه های الکتریکی موثر می باشد. کاربران می توانند با استفاده کابل ها، مستندات دقیقی از اتصالات و پیکربندی های شبکه تهیه کنند.

4.رعایت استاندارد ها:

مبحث رنگ بندی کابل شبکه به صورت استاندارد چگونه است؟ به صورت جزئی طبقه بندی کابل های شبکه را بررسی می کند. آگاهی از استاندارد های رنگ بندی (T568A و T568B) کاربران را راهنمایی می کند، تا از اشتباهات رایج در اتصال کابل ها جلوگیری گردانند و از بروز مشکلات ناشی از عدم تطابق استانداردها پرهیز نمایند.

5.کاهش هزینه ها:

با شناخت رنگ ها و استانداردها، می توانید به سرعت مشکلات را شناسایی و برطرف کنید. این امر در کاهش هزینه های مربوط به تعمیرات و نگهداری شبکه تاثیر شایانی دارد.

مقاله رنگ بندی کابل شبکه به صورت استاندارد چگونه است؟ شما را با ماهیت و معنای رنگ در کابل های شبکه آشنا می کند. شناخت رنگ کابل ها و استاندارد های مربوط به آن ها علاوه بر بهبود عملکرد و کارایی شبکه باعث تسهیل عیب یابی و مدیریت بهتر کابل ها می شود.

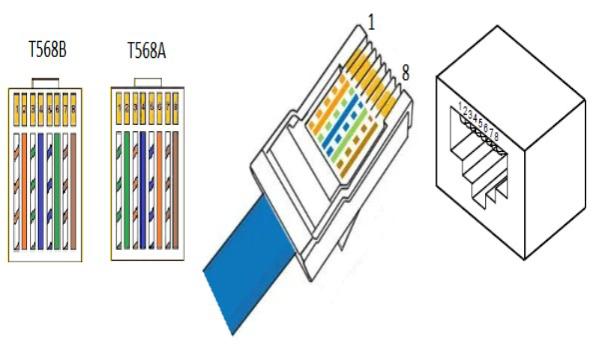

نکات قابل توجه درباره استاندارد رنگ کابل های شبکه

نکات قابل توجه درباره استاندارد رنگ کابل های شبکه

مقاله رنگ بندی کابل شبکه به صورت استاندارد چگونه است؟ باید ها و نباید های استفاده از کابل شبکه را شرح می دهد. استاندارد رنگ کابل های شبکه، مجموعه ای از قوانین و مقررات جهانی برای تصحیح عملکرد کابل در انتقال و پردازش داده ها می باشد.

کاربران شبکه باید بتوانید حتی از روی ظاهر نیز کابل ها را از یکدیگر تشخیص دهند. افراد باید در یادگیری اطلاعات برای مدیریت آسان شبکه های کامپیوتری کوشا باشید. در زیر نکات قابل توجهی درباره استاندارد رنگ بندی کابل ها آمده است؛

1.آشنایی با استاندارد ها:

T568A و T568B، دو استاندارد رایج برای رنگ بندی کابل های شبکه هستند. کاربران باید با هر دو استاندارد آشنا باشند و بدانند که هر کدام چه ترتیبی دارند.

2.انتخاب یک استاندارد:

مقاله رنگ بندی کابل شبکه به صورت استاندارد چگونه است؟ به سوالات شما درباره چگونگی سازماندهی کابل های شبکه پاسخ می دهد. برای جلوگیری از مشکلات اتصال بهتر است، در هر شبکه از یک استاندارد خاص (T568A یا T568B) استفاده شود. ترکیب این دو استاندارد، فاجع به بار می آورد.

3.رنگ ها و نقش آن ها:

آشنایی با رنگ های مختلف و نقش هر یک از آن ها در انتقال داده ها و سیگنال ها به کاربران کمک می کند، تا چیدمان کابل ها رعایت شود.

4.توجه به کیفیت کابل:

انتخاب کابل های با کیفیت و استاندارد، به بهبود عملکرد شبکه و کاهش تداخل الکترومغناطیسی کمک می گرداند.

5.رعایت اصول ایمنی

از کابل ها در برابر فشار، حرارت و رطوبت محافظت کنید، تا عمر مفید آن ها افزایش یابد.

مقاله رنگ بندی کابل شبکه به صورت استاندارد چگونه است؟ یک منبع برای ارزیابی فناوری تولید کابل های شبکه است. با رعایت این نکات، کاربران می توانند از عملکرد بهینه و پایدار شبکه های خود اطمینان حاصل کنند و از بروز مشکلات جلوگیری گردانند.

نکات قابل توجه درباره استاندارد رنگ کابل های شبکه

سخن آخر

در مقاله بالا به سوال رنگ بندی کابل شبکه به صورت استاندارد چگونه است؟ پاسخ داده شد. جهت نمونه های مختلف کابل شبکه سری به فروشگاه آماد سیستم بزنید. در این مجموعه می توانید با تقبل هزینه ای معقول، سفارش خود را به ثبت برسانید و آن را درب منزل یا کارگاه تحویل بگیرد.
