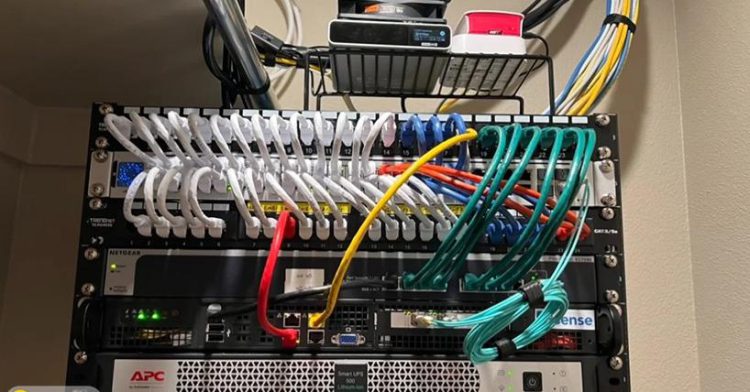

طراحی رک شبکه به مجموعه اقدامات و استراتژی هایی گفته می شود که در نظر گرفتن عوامل مختلفی مانند تهویه، دسترسی، استانداردها و مدیریت کابل ها با هدف ساختاردهی و ساماندهی بهینه تجهیزات و تمدید کابل های شبکه در یک رک شبکه انجام می شود.
اهداف این طراحی شامل افزایش کارایی شبکه، کاهش خطاها و اشکالات، ساده سازی عملیات مدیریت و نیز ایجاد یک محیط تمیز و منظم برای تجهیزات می باشد. طراحی رک شامل مواردی مانند اندازه و ابعاد راک، انتخاب صحیح تجهیزات، قراردادن تجهیزات در موقعیت مناسب و مدیریت مناسب کابل ها است.
این طراحی باعث می شود تا شبکه به صورت بهینه عمل کند و در عین حال در صورت نیاز به تغییرات و اضافات در آینده، به راحتی قابل توسعه باشد. برای کسب اطلاعات کافی در این زمینه با ما همراه شوید.
طراحی رک شبکه چگونه انجام می شود؟
طراحی رک شبکه یک فرآیند کامل و دقیق است که مراحل زیر را شامل می شود؛
- جمع آوری اطلاعات: در این مرحله، باید اطلاعات کاملی درباره نیازهای شبکه و تجهیزات مورد نیاز دریافت شود. باید موقعیت رک، توان مورد نیاز، پهنای باند، توپولوژی و سایر اطلاعات مرتبط را در نظر گرفت.
- انتخاب تجهیزات: بر اساس اطلاعات به دست آمده، باید تجهیزات مناسب انتخاب و ابعاد مورد نیاز تعیین شود. این شامل استفاده از سوئیچ ها، روترها، سرورها، پچ پنل ها و سایر تجهیزات شبکه است.
- برنامه ریزی فیزیکی: در این مرحله از طراحی رک شبکه باید ترتیب قرارگیری تجهیزات در رک و تمدید کابل ها را برنامه ریزی کنید. باید فضای مناسب برای هر تجهیز فراهم گردد و مکانیک و الکتریک طراحی شود.
- طراحی تهویه: تهویه مناسب رک بسیار مهم است. دمای مناسب در رک حفظ شده و برخورد با رطوبت و گرد و غبار جلوگیری می شود. برا این منظور از سیستم های خنک کننده از جمله فن ها، سیستم های تهویه مکانیکی و رک کابینت های مجهز استفاده می کنند.
- مدیریت کابل ها: مدیریت صحیح کابل ها برای جلوگیری از هرزنامه و بروز اخلال مهم است. باید کابل ها به صورت خوب قرارگیری و تمیز مدیریت شده و برچسب گذاری قرارداده شود.
- آزمایش و کنترل کیفیت: در این مرحله از طراحی رک شبکه، بررسی کیفیت نصب و راه اندازی رک و تجهیزات صورت می پذیرد. از جمله این بررسی ها می توان به تست عملکرد، تست پینگ و تست تمدید کابل ها اشاره کرد.
پروسه طراحی پس از طی کردن این مراحل انجام خواهد شد و می توانیم طرح اولیه رک شبکه را ارائه نماییم.
اصول طراحی رک شبکه
طراحی رک شبکه متکی بر اصول و استانداردهای خاصی است که برای ساختاردهی بهینه شبکه و تسهیل عملیات نصب و نگهداری استفاده می شود. در زیر نمونه هایی از مهم ترین اصول در طراحی رک را آورده ایم؛
- استفاده از استانداردها: در طراحی رک ها، رعایت استاندارد ها ضروری است. این استانداردها معیارهایی برای طراحی سیستم کابل ها و راک شبکه را تعیین می کنند.
- استفاده از تمپلیت ها: استفاده از تمپلیت ها و الگوهای مربوط به طراحی رک بسیار مؤثر است. این تمپلیت ها باعث می شوند تمام جزئیات فیزیکی مانند اندازه رک، فاصله بین تجهیزات، مدیریت کابل ها و مقررات تهویه به صورت یکنواخت در طراحی ها استفاده شود.
- برنامه ریزی پیشرفته: قبل از شروع به طراحی رک شبکه، باید یک برنامه ریزی دقیق و پیشرفته داشته باشید. در این برنامه ریزی باید نیازها و اهداف شبکه را دقیقاً تعیین کرده و براساس آن، تجهیزات، توپولوژی و نقشه راک را طراحی کنید.
- مدل سازی و شبیه سازی: استفاده از نرم افزارهای مدل سازی و شبیه سازی شبکه به شما کمک می کند تا پیش از انجام عملیات نصب، طراحی شبکه را بررسی و ارزیابی کنید. این اقدام موجب اشکال زدایی، بهينه سازی پهنای باند و بهبود عملکرد در حین استفاده خواهد شد.

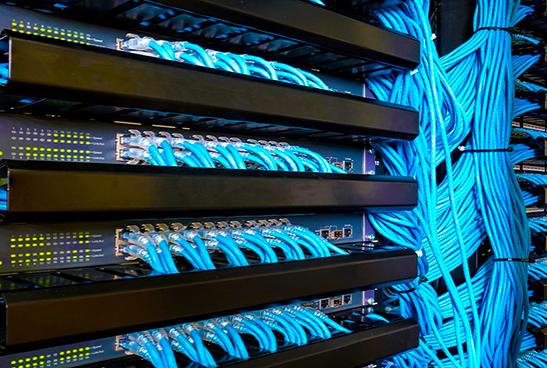

- خلاقیت در مدیریت کابل ها: یکی از موارد مهم در طراحی رک شبکه، مدیریت صحیح کابل هاست. باید از روش های مرتب سازی کابل ها مانند استفاده از مسیرهای کابل مستقیم و نرم افزارهای مدیریت کابل استفاده کنی،د تا هیچگونه اخلال و اشکالی در کابل ها وجود نداشته باشد.
- توجه به جنبه های تهویه: تهویه مناسب رک شبکه بسیار حائز اهمیت می باشد. باید مکان های مجهزی از جمله فن، رگولاتورها و سیستم های تهویه در نظر گرفته شوند تا دما مطلوب و رطوبت مناسبی در رک حفظ گردد.
- امنیت فیزیکی: در طراحی رک شبکه باید به امنیت رک از لحاظ فیزیکی نیز توجه داشت. در نظر گرفتن قابلیت های مانند قفل های فیزیکی رک، سنسورهای نفوذ، محدود کننده دسترسی و دوربین های امنیتی می تواند امنیت فیزیکی رک شبکه را به حداکثر میزان ممکن برساند.
اصول فوق تنها نمونه هایی از موارد مهم در طراحی رک های شبکه هستند. لازم به ذکر است که همانطور که در پروژه های همگون ممکن است تفاوت ها و نیازها وجود داشته باشد، بنابراین با توجه به شرایط محیطی و اهداف خاص خود، باید به طراحی شبکه رک بپردازید.

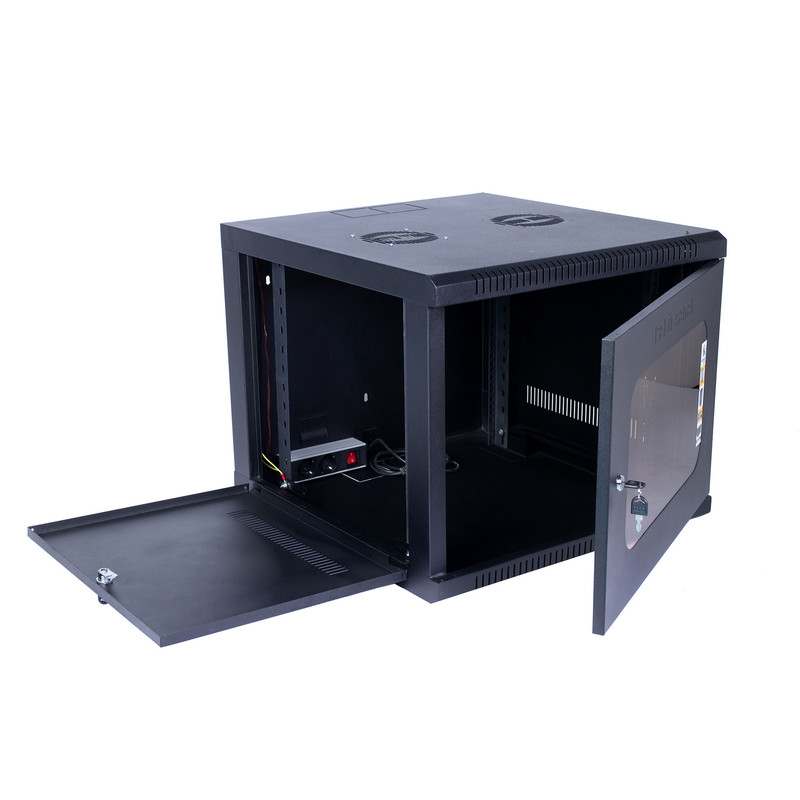

بیشتر بخوانید: رک دیواری
استاندارد های طراحی رک شبکه
طراحی رک شبکه مبتنی بر استانداردهای جهانی و قوانین مشخصی است که به صورت گسترده در صنعت استفاده می شوند. استفاده از این استانداردها در طراحی رک امکان ساختار دهی بهینه شبکه را فراهم می کند و عملیات نصب و نگهداری را آسان تر می نمایو. در زیر به برخی از مهمترین استانداردهای جهانی در طراحی رک اشاره می نماییم؛
- استاندارد TIA-942: این استاندارد توسط انجمن صنعت ارتباطات آمریکا (TIA) تعیین شده است و شامل دستورالعمل ها و پیشنهاداتی برای طراحی، ایمنی و نگهداری رک شبکه می باشد. این استاندارد مشخص می کند که چگونه رک شبکه باید طراحی گردد و مشخصات فیزیکی رک، تجهیزات مورد نیاز و مدیریت کابل ها را توصیف می کند.
- استاندارد ANSI/TIA-568: این استاندارد برای طراحی سیم کشی ها در شبکه های ساختمانی استفاده می شود. این استاندارد تعیین کننده اصول و روش های ارتباطاتی، توپولوژی ها، و نصب کابل های شبکه است.
- استاندارد ANSI-EIA/TIA-607: این استاندارد درباره ی طراحی سیستم اتصال به زمین برای شبکه های مخابراتی است. این استاندارد شامل الزاماتی بوده که برای اتصال مناسب تجهیزات رک شبکه به سیستم اتصال به زمین باید در پروسه طراحی رک شبکه رعایت شود.
- استاندارد ISO/IEC 11801: این استاندارد شامل مشخصات فنی برای طراحی رک شبکه و سیم کشی ها بوده، که باید خیلی خوب رعایت گردد.
- استاندارد ANSI/TIA/EIA-569: این استاندارد دستورالعمل هایی را برای شناخت، مکان یابی و طراحی فیزیکی مراکز داده عمومی و خصوصی فراهم می کند. این استاندارد شما را در مشخص کردن موقعیت مناسب دستگاه ها، رک ها و تجهیزات مکانیکی همچون کولر ها و باطری ها کمک می کند.
- استاندارد ISO/IEC 14763: این استاندارد مربوط به طراحی رک شبکه درباره مدیریت سیستم های داده و شبکه است. این استاندارد شامل مراحل مختلف مدیریت، اعتبارسنجی، و توصیف روش ها و رویه های استاندارد جهت مدیریت سیستم های داده و شبکه می شود.
همانطور که مشاهده کردید، استانداردهای جهانی در طراحی رک شبکه بسیار متنوع هستند و هرکدام از آن ها به جنبه های مختلف طراحی که شامل تجهیزات، کابل ها و نیز مکان یابی مراکز داده و شبکه می پردازند. با رعایت این استانداردها، می توانید طراحی مطمئن تری داشته باشید و از مزایای طراحی بهینه رک شبکه بهره مند شوید.
برای طراحی رک شبکه از چه نرم افزاری استفاده می کنند؟
برای طراحی رک شبکه، افراد معمولا از نرم افزارهای متنوع استفاده می کنند. برخی از این نرم افزارها عبارتند از؛
- Visio: Visio یکی از محبوب ترین نرم افزارهای طراحی ساختار شبکه است که توسط شرکت ماکروسافت ارائه می شود. این نرم افزار به کاربران اجازه می دهد تا با استفاده از الگوهای طراحی مختلف ، سریعاً شبکه را طراحی و نمودار بکشند. همچنین با استفاده از Visio می توانید تغییرات را در نمودارها اعمال کنید و آنها را به عنوان فایل های گرافیکی ، PDF و … ذخیره کنید.
- AutoCAD: AutoCAD یک نرم افزار قدرتمند طراحی است، که برای طراحی دقیق ساختمان ها، شبکه ها و تاسیسات استفاده می شود. این نرم افزار امکاناتی مانند طراحی 2D و 3D ، ساخت پلان های بزرگتر، استفاده از ابزارهای ویرایشی قدرتمند و … را دارا می باشد.
- Packet Tracer: Packet Tracer یک نرم افزار شبیه ساز شبکه است که توسعه و توزیع آن توسط شرکت سیسکو صورت می گیرد. با استفاده از Packet Tracer ، می توانید شبکه های مجازی را در یک محیط امن بسازید و امکاناتی مانند تعیین پهنای باند ، پیکربندی دستگاه ها، آزمایش و تست شبکه را داشته باشید. این نرم افزار در طراحی رک شبکه موثر خواهد بود.
- Opnet: Opnet یک نرم افزار تحلیل و شبیه سازی شبکه بوده، که توسط شرکت OPNET Technologies (اکنون بخشی از Riverbed Technology) توسعه و توزیع شده است. این نرم افزار امکاناتی مانند مدل سازی شبکه ، تحلیل کارایی راه حل های شبکه و بهبود طراحی و عملکرد شبکه را فراهم می کند.
- Zoho Creator: Zoho Creator یکی از نرم افزارهای طراحی دسته ای است، که برای ساخت برنامه های کاربردی سفارشی استفاده می شود. این نرم افزار ابزارهایی مانند طراحی فرم ، پایگاه داده ، امکان اتصال به سیستم های خارجی و … را برای طراحی راه حل های شبکه فراهم می کند.
توجه داشته باشید که لیست بالا تنها چند نمونه از نرم افزارهای موجود برای طراحی رک شبکه است و هر شخص ممکن است از سایر نرم افزارهای متناسب با نیاز خود نیز استفاده کند.
کلام آخر
در این مقاله در رابطه با طراحی رک شبکه صحبت نمودیم. رک ها محصولات بسیار مهمی هستند، که تنها به واسطه آن ها یک شبکه ایمن و حرفه ای برپا خواهد شد.
طراحی این محصول نیاز به تخصص و مهارت بسیار زیادی دارد و کیفیت رک تولیدی را به شدت تحت تاثیر خود قرار می دهد. مجموعه آماد سیستم جزو برترین سازندگان و طراحان رک شبکه در ایران زمین می باشد.
